Museo della Battaglia - Vittorio Veneto

Vi trovate qui: Progetti / Restauri / Museo della Battaglia - Vittorio Veneto

Informazioni

Località: Vittorio Veneto, Treviso - Italia
Tipologia: Strutture in c.a., legno/acciaio
Anno inizio lavori: 2012
Anno fine lavori: 2014
Mansione: Progetto strutturale e Direzione Lavori
Progetto architettonico: Arch. Lorenzo Greppi (FI), Arch. Zanon Alberto (TV)

Descrizione progetto

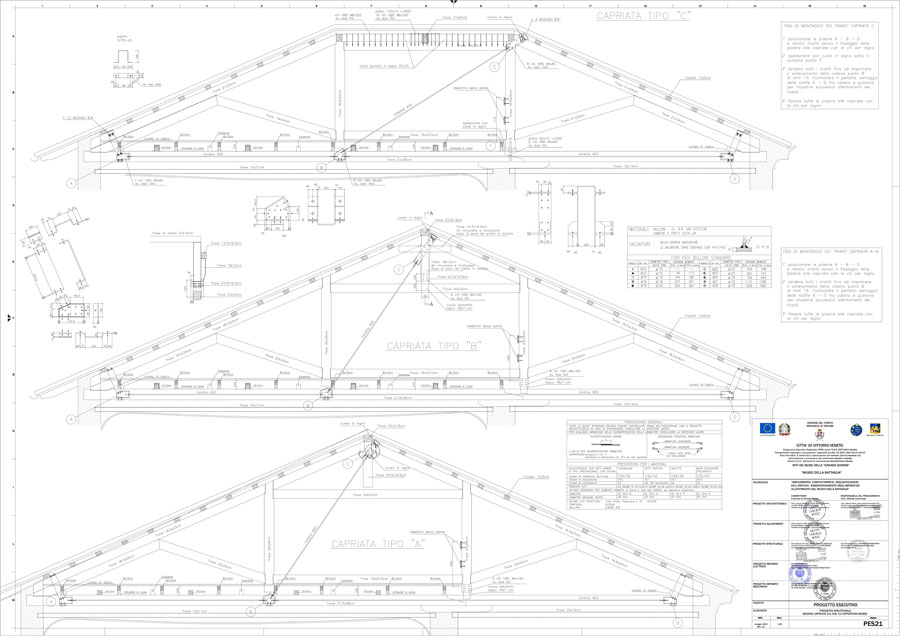

Rinforzo delle capriate di copertura mediante inserimento di tondini in acciaio. Intervento reversibile.
L'edificio ha pianta di forma rettangolare con i lati che misurano m. 22.30 x 18.10. La struttura portante è in muratura portante ordinaria con pareti perimetrali e di spina dello spessore di cm. 60.

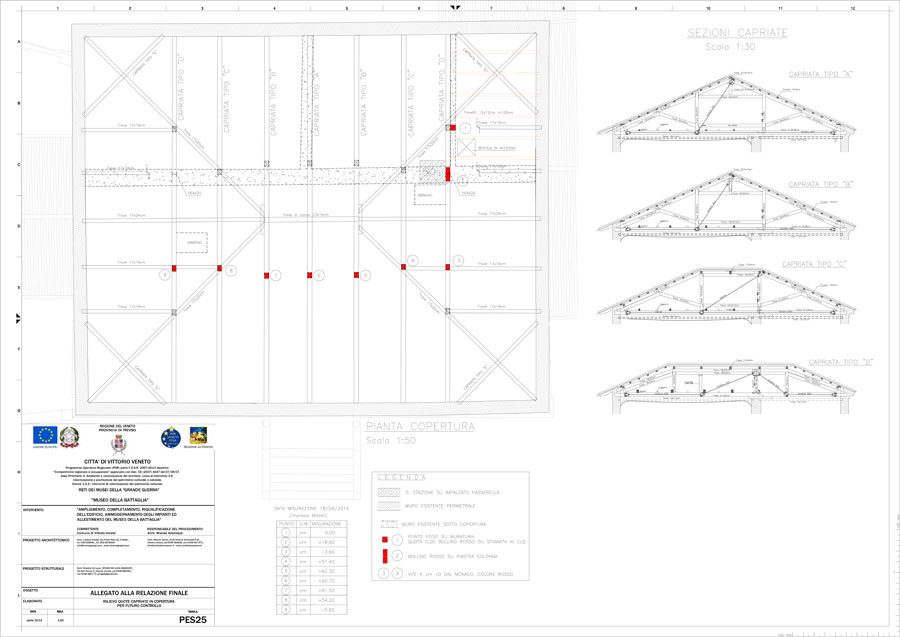

La copertura è a padiglione con falde poste a displuvio e inclinate di 23°. Si compone di 8 capriate in legno massiccio. La lunghezza di ciascuna capriata è di m. 17.75 e l'interasse medio è di circa m. 2.10.

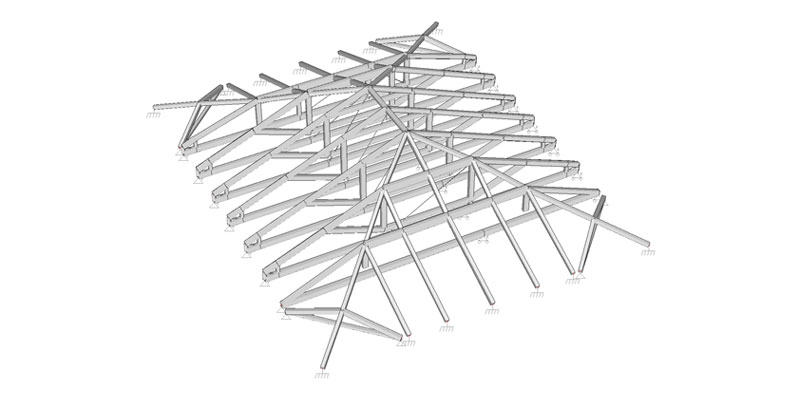

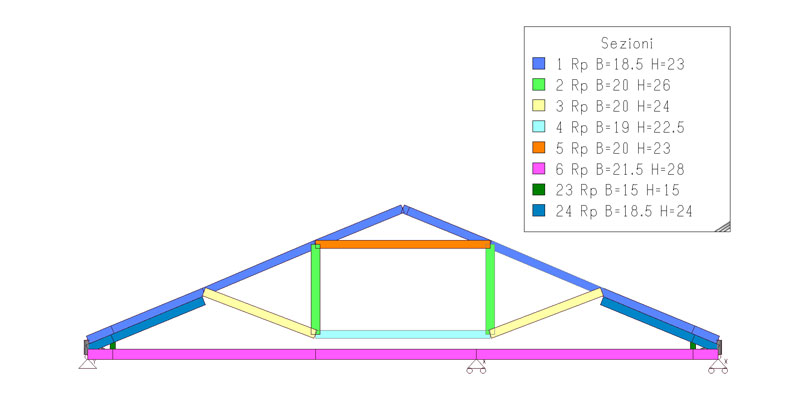

Museo della Battaglia - vista 3D capriata esistente - De Luca Associati

Museo della Battaglia - vista capriata esistente - De Luca Associati

Modellazione solida capriata esistente

Museo della Battaglia - modellazione capriata esistente - De Luca Associati

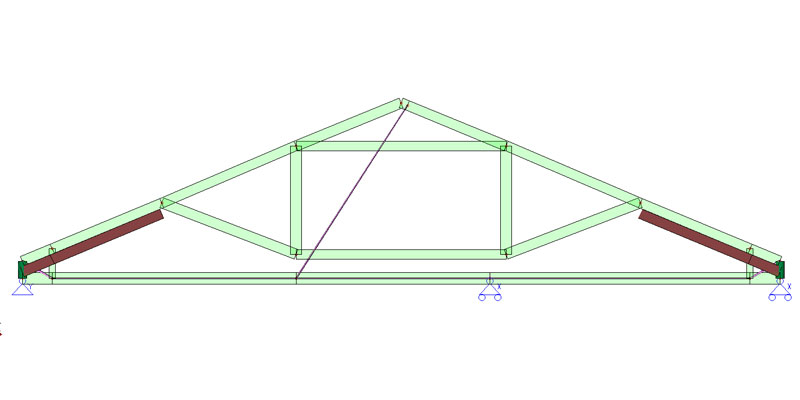

Modellazione solida capriata rinforzata

Museo della Battaglia - vista 3D capriata rinforzata - De Luca Associati

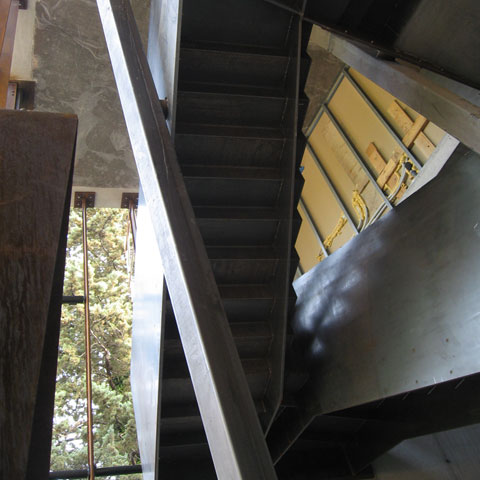

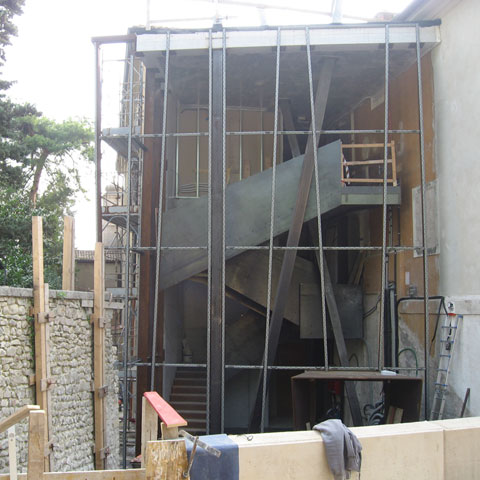

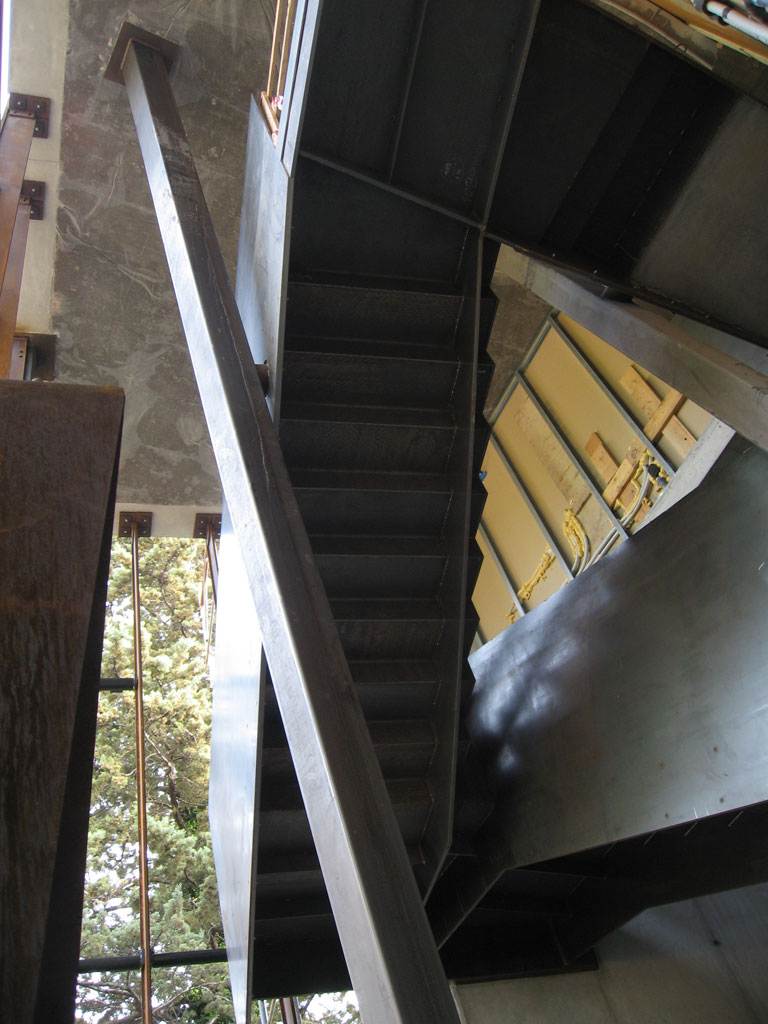

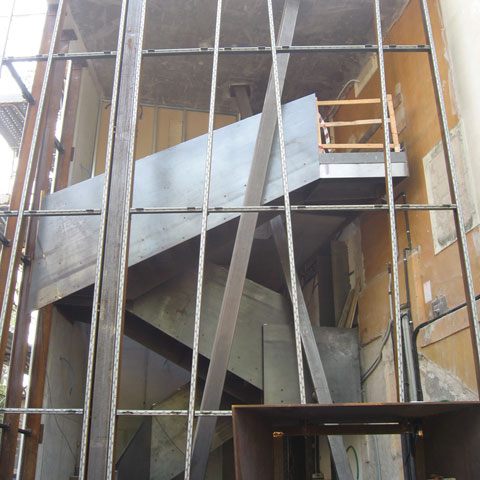

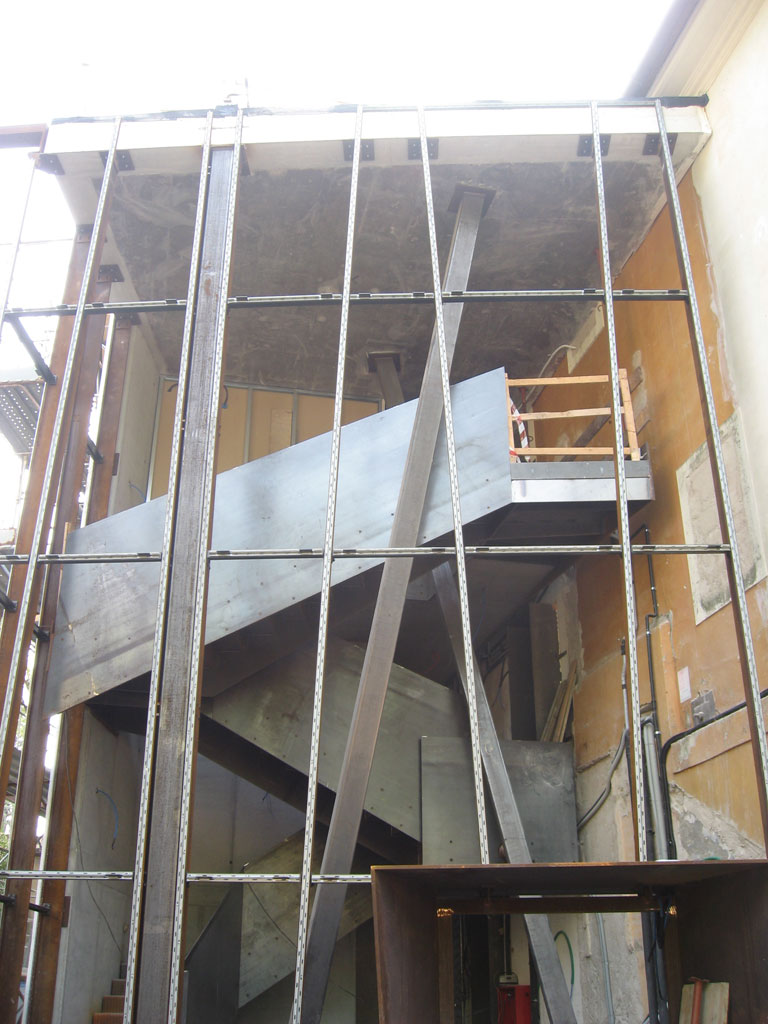

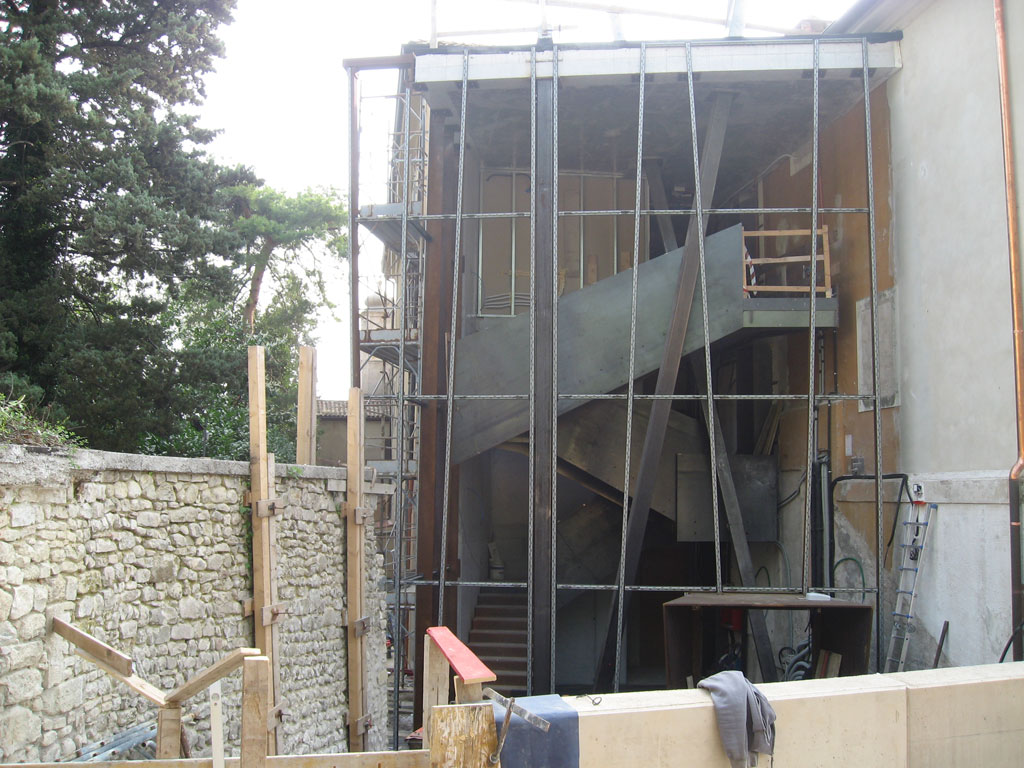

Viene realizzato un corpo scale pertinente all'edificio adibito a Museo della Battaglia di Ceneda.
La struttura è indipendente e separata dall'edificio esistente da un giunto tecnico di cm. 10. La pianta misura m. 7.60 x 6.50. L'altezza massima riferita al piano di campagna è di m. 10.40
