Stand Cerrutti - Drupa 2008 Dusseldorf

Vi trovate qui: Progetti / Strutture espositive / Stand Cerrutti - Drupa 2008 Dusseldorf

Informazioni

Località: Dusseldorf
Tipologia: Struttura in acciaio
Anno inizio lavori: 2008
Anno fine lavori: 2008
Mansione: Progetto strutturale e Direzione Lavori
Progetto architettonico: Arch Giuseppe Ricci

Descrizione progetto

La struttura è intelaiata in acciaio, le colonne sono formate da tubi in acciaio 150*150*4, Ø139.7*5, Ø193.7*3, e da profili HEA 140/180/200 semplicemente appoggiate a terra su piastre in acciaio dello spessore di mm. 25. In sommità le colonne sono incastrate alle travi dell'impalcato. L'impalcato è costituito da travi principali HEA280, IPE 270 e IPE 180 incastrate alle estremità. Le travi secondarie sono formate da IPE 180/140/120 incernierate alle estremità.

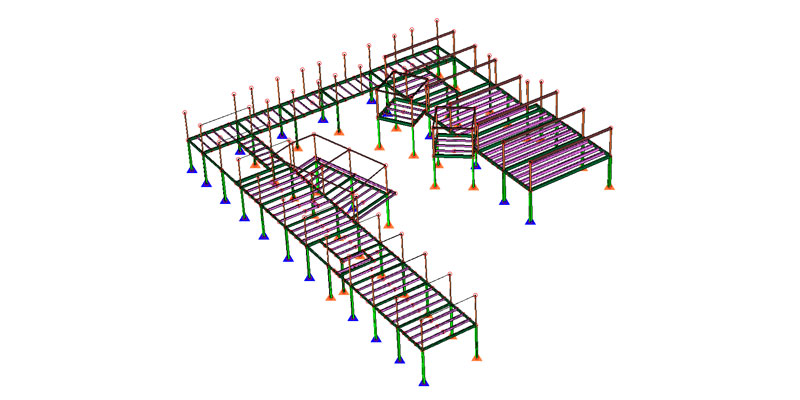

• Viste 3D

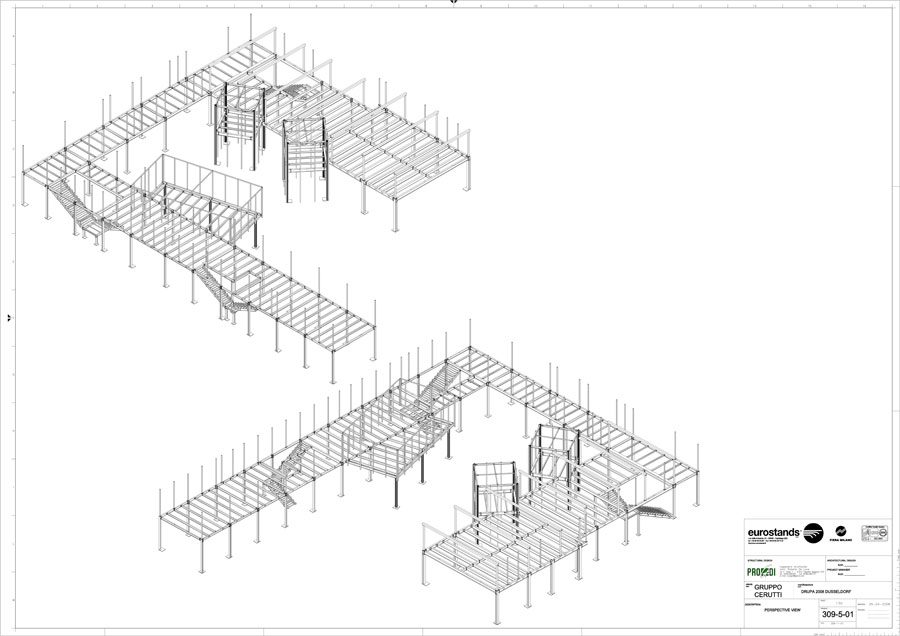

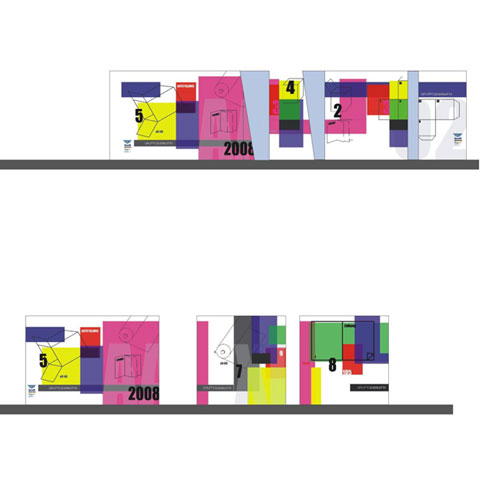

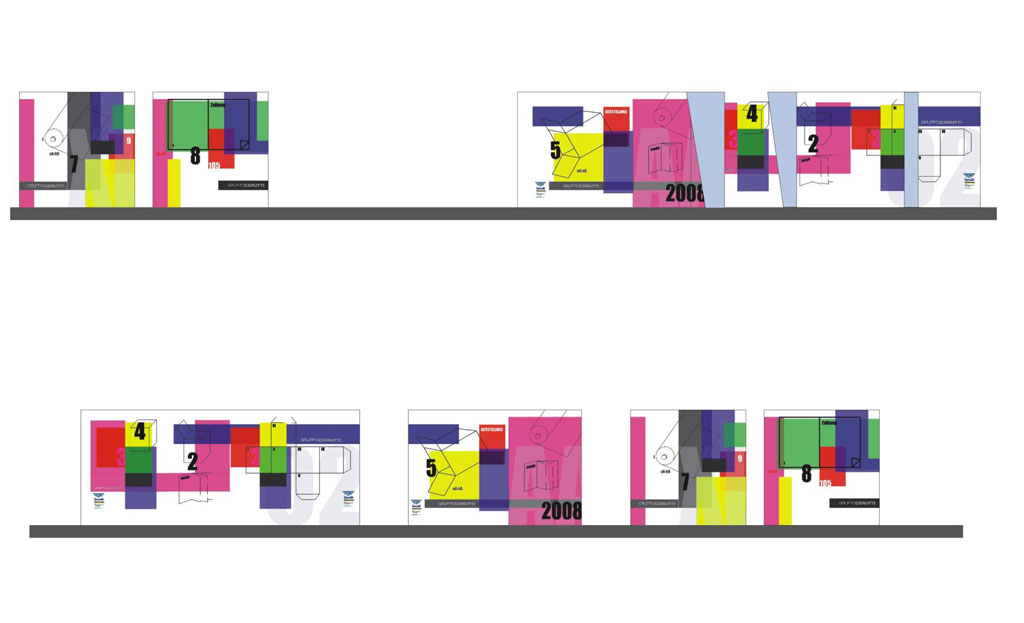

Disegni tecnici: Viste 3D

Galleria fotografica

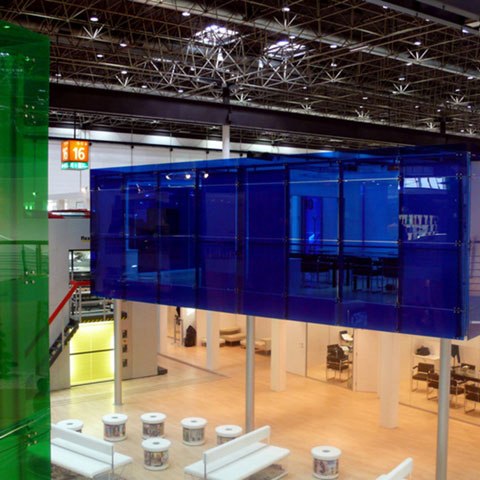

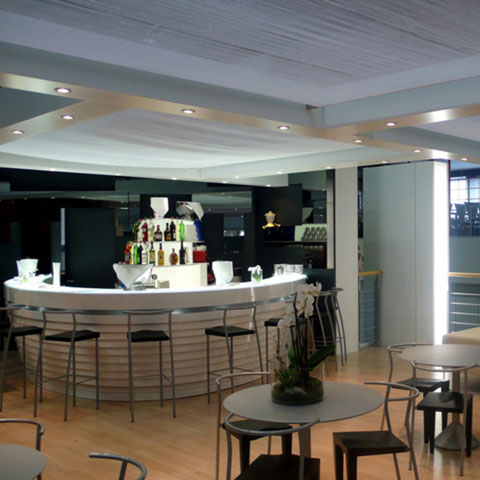

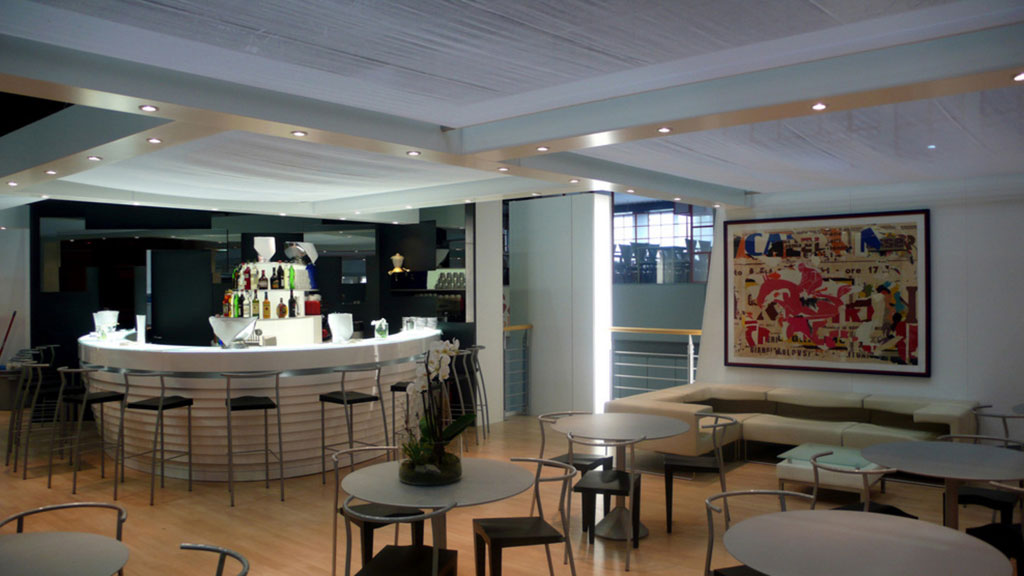

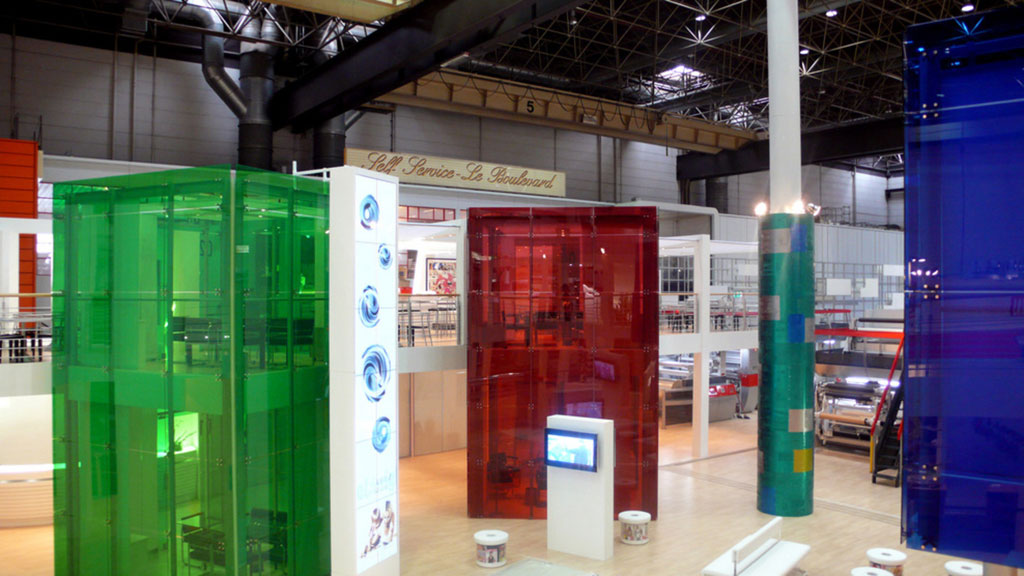

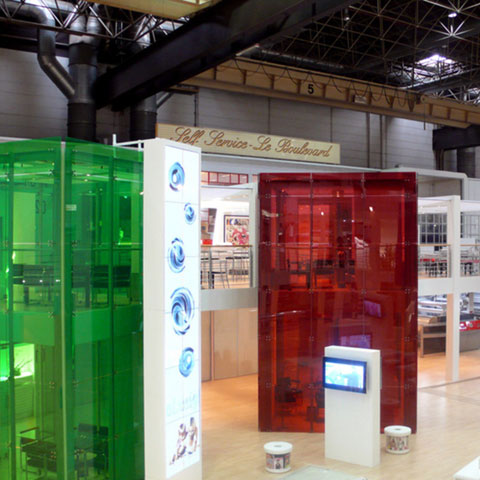

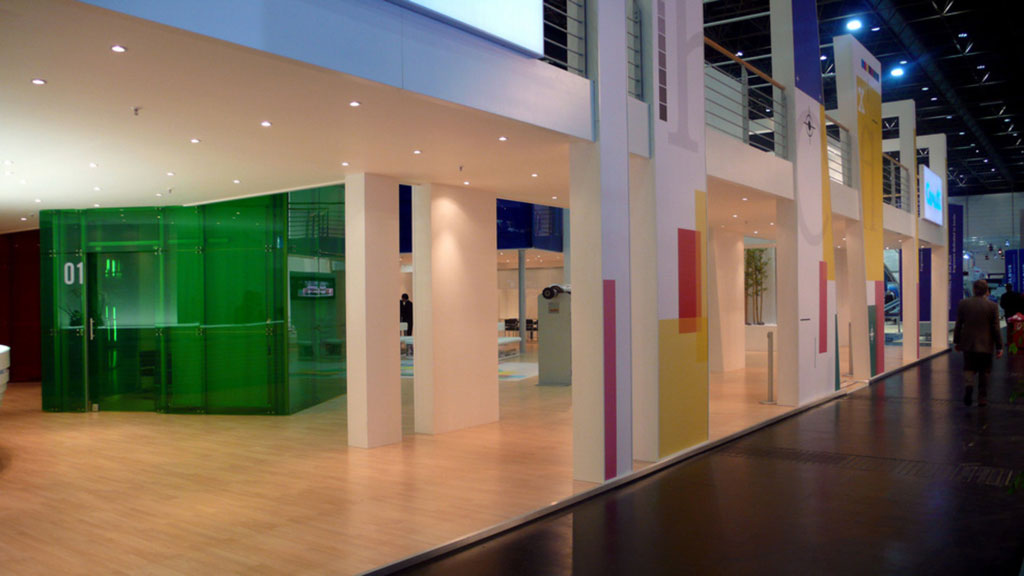

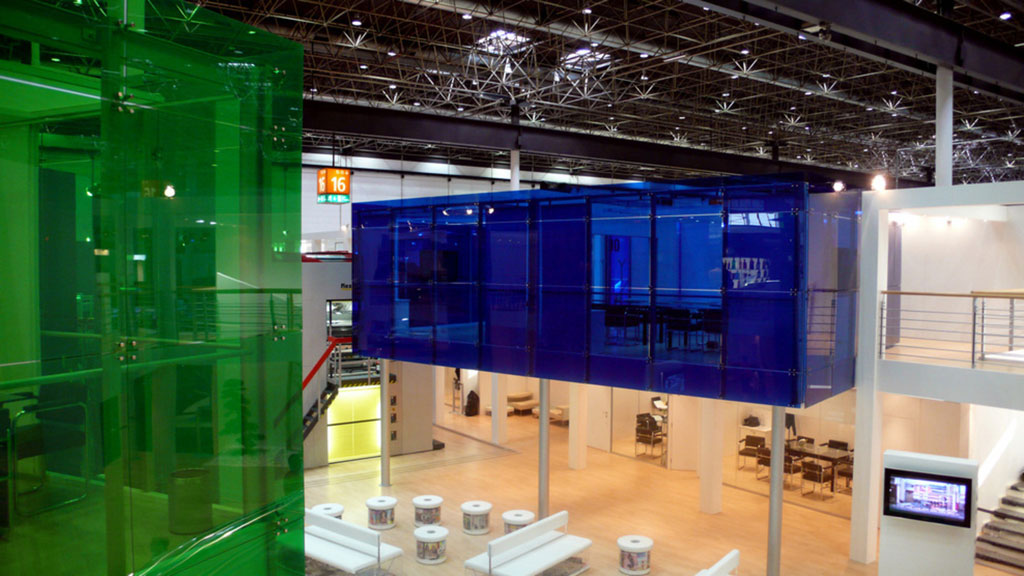

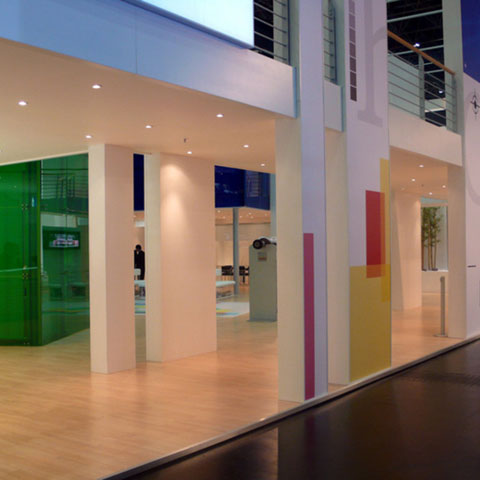

Si riportano alcune foto rappresentative ma non esaustive del lavoro svolto.
