Comunità Terapeutica Riabilitativa Protetta
Vi trovate qui: Progetti / Strutture sanitarie / Comunità Terapeutica Riabilitativa Protetta
La comunità terapeutica è composta dalla fattoria didattica, un annesso rustico e dall'edificio amministrativo e di attività.

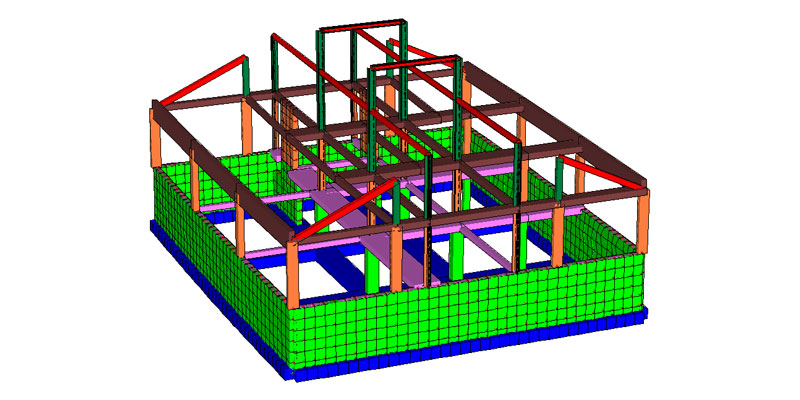

Fattoria didattica
Informazioni
Località: Susegana, Treviso - Italia
Tipologia: Strutture a setti e pilastri in c.a.
Anno inizio lavori: 2006
Anno fine lavori: 2008
Mansione: Progetto strutturale e Direzione Lavori
Progetto architettonico: Arch. Stefano De Noni
Committente: Insieme si può - Cooperativa Sociale, Via Marchesan 4/D - 31100 Treviso
Descrizione progetto
Trattasi della costruzione di un edificio a destinazione agricola composto da un piano fuori terra con soppalco e un piano interrato. La pianta misura m. 17.50 x 20.00. L'altezza massima dell'edificio riferita al piano di campagna è di m. 8.00.
- 1° solaio
- Copertura

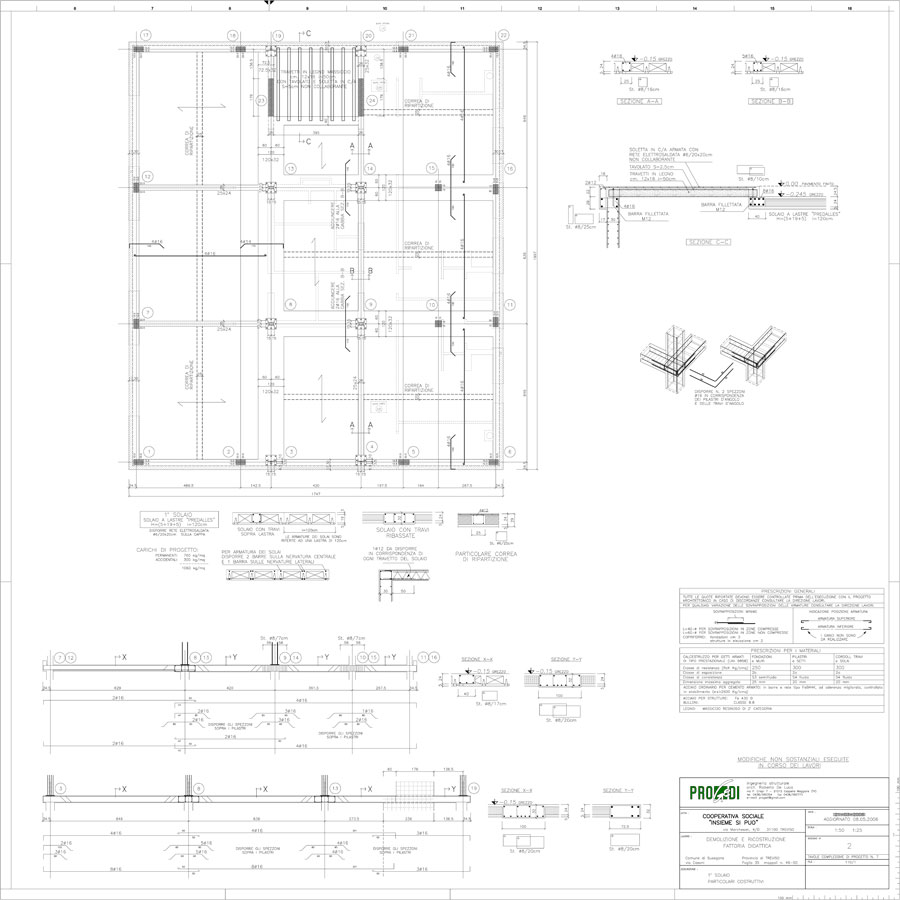

Disegni tecnici: 1° solaio e particolari costruttivi

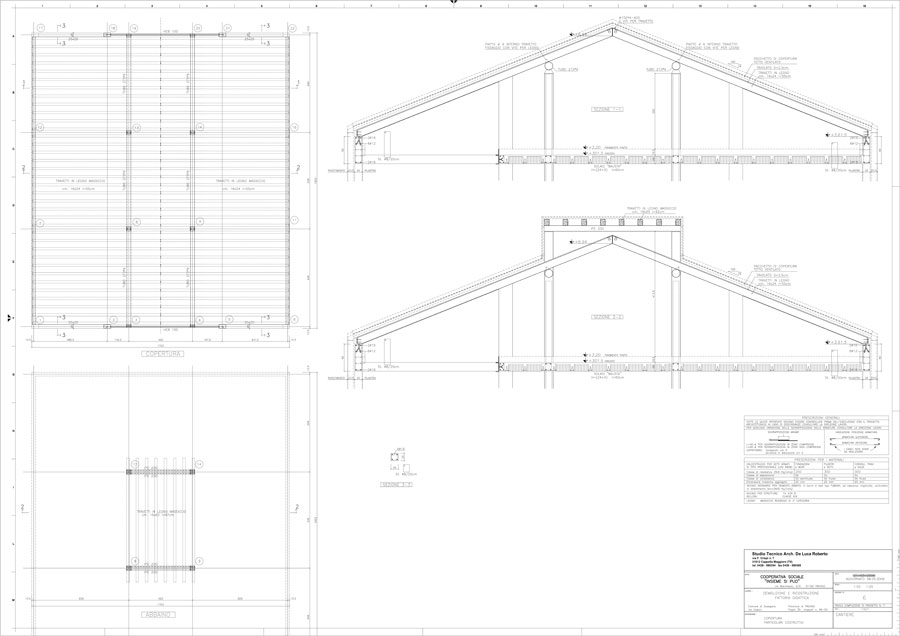

Disegni tecnici: sezioni copertura

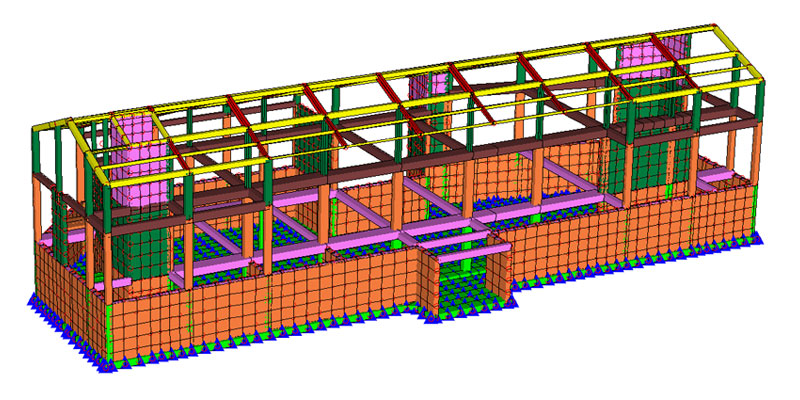

Annesso rustico
Informazioni
Località: Susegana, Treviso - Italia
Tipologia: Strutture a setti e pilastri in c.a.
Anno inizio lavori: 2007
Anno fine lavori: 2011
Mansione: Progetto strutturale e Direzione Lavori
Progetto architettonico: Arch. Stefano De Noni
Committente: Insieme si può - Cooperativa Sociale, Via Marchesan 4/D - 31100 Treviso
Descrizione progetto
Si tratta della realizzazione di un edificio ad uso annesso rustico a due piani fuori terra ed un interrato. In pianta è inscritto in un rettangolo di dimensioni 44.15 x 16.00 m e si sviluppa per un'altezza di 7.70 m rispetto al piano di campagna.
- 1° solaio
- Copertura

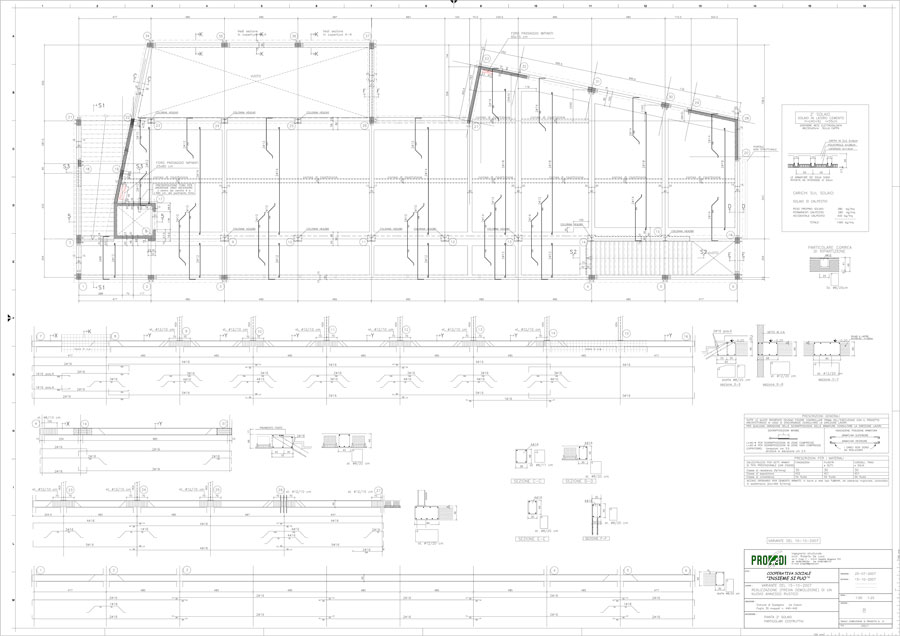

Disegni tecnici: 1° solaio e particolari costruttivi

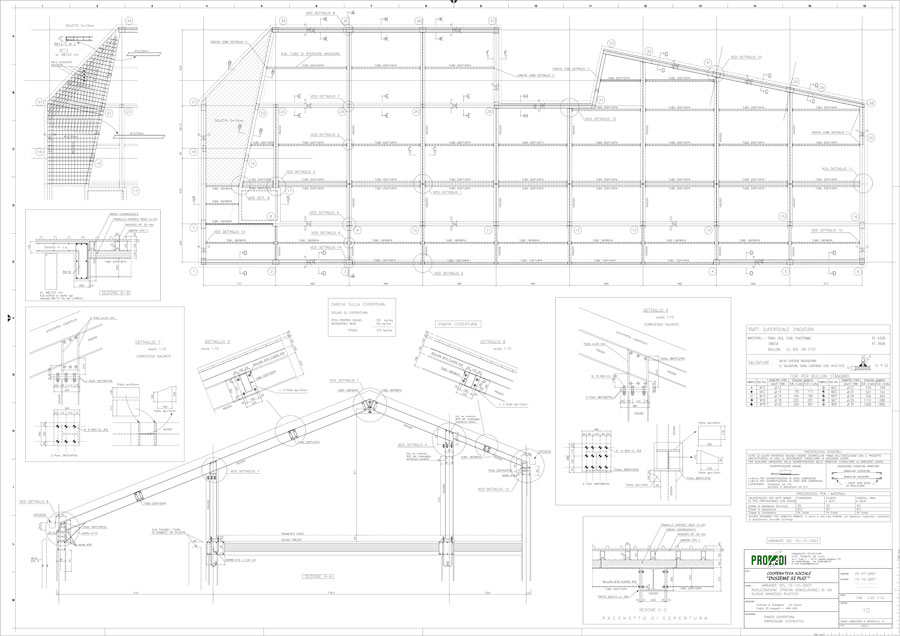

Disegni tecnici: sezioni copertura
Edificio amministrativo e di attività
Informazioni
Località: Susegana, Treviso - Italia
Tipologia: Strutture a setti e pilastri in c.a.
Mansione: Progetto strutturale e Direzione Lavori
Progetto architettonico: Arch. Stefano De Noni
Committente: Insieme si può - Cooperativa Sociale, Via Marchesan 4/D - 31100 Treviso
Descrizione progetto

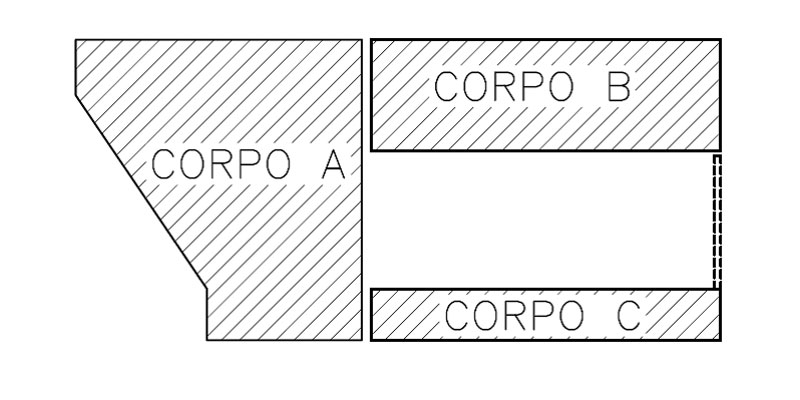

Il progetto strutturale riguarda la verifica delle strutture di un edificio ad uso comunità terapeutica e riabilitativa in comune di Susegana (TV). L'intera struttura è stata suddivisa in 3 blocchi denominati A, B, C separati da giunto sismico di cm 10 per l'intera altezza. Ai fini statici ogni blocco è totalmente indipendente. Il corpo A rappresenta il corpo principale, in cui è previsto l'ingresso della struttura e le sale di attività comune (cucina, sala da pranzo, sala attività ricreative, sala riunioni, ecc.). La pianta del corpo A è inscrivibile in un rettangolo di dimensioni 27.85x29.34m e l'altezza massima riferita al piano di campagna è di 5.60m. Il corpo B è adibito a dormitorio e sala lettura. La pianta del corpo B è di forma rettangolare e misura 34.05x10.84m con l'altezza massima è di 5.60m. Il corpo C è una pompeiana che va a chiudere da un lato il cortile interno. Presenta forma rettangolare e misura in pianta 34.05x5.00m con l'altezza massima è di 3.30m.

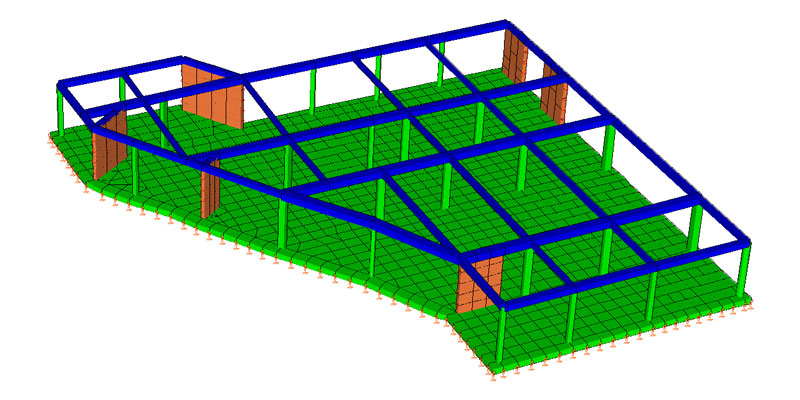

CORPO A

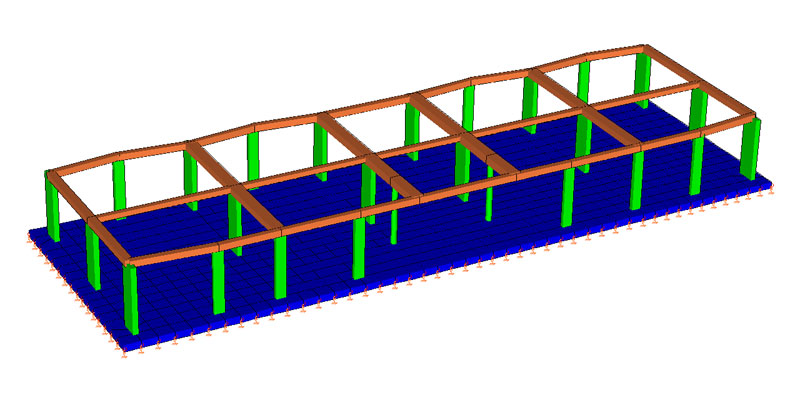

CORPO B

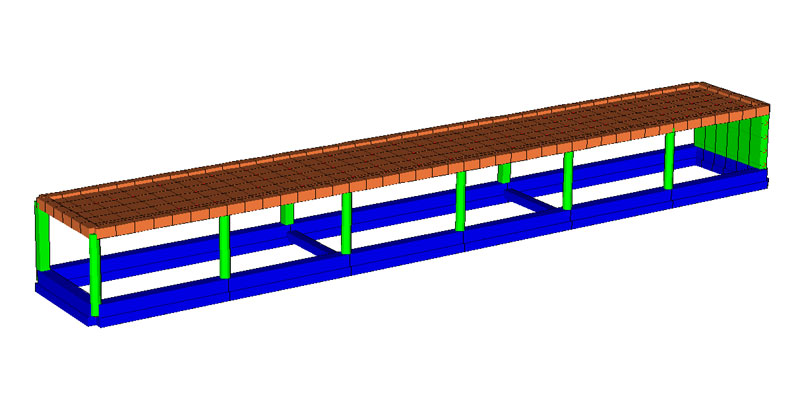

CORPO C
- Copertura

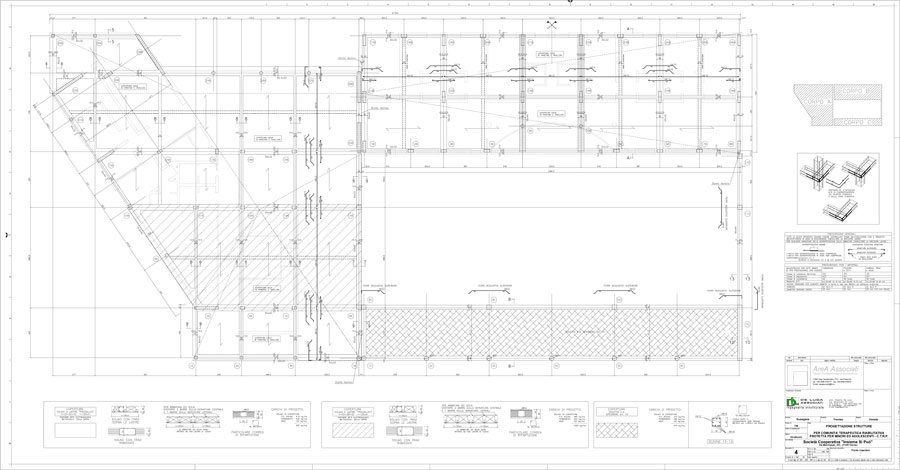

Disegni tecnici: sezioni copertura
- Relazione

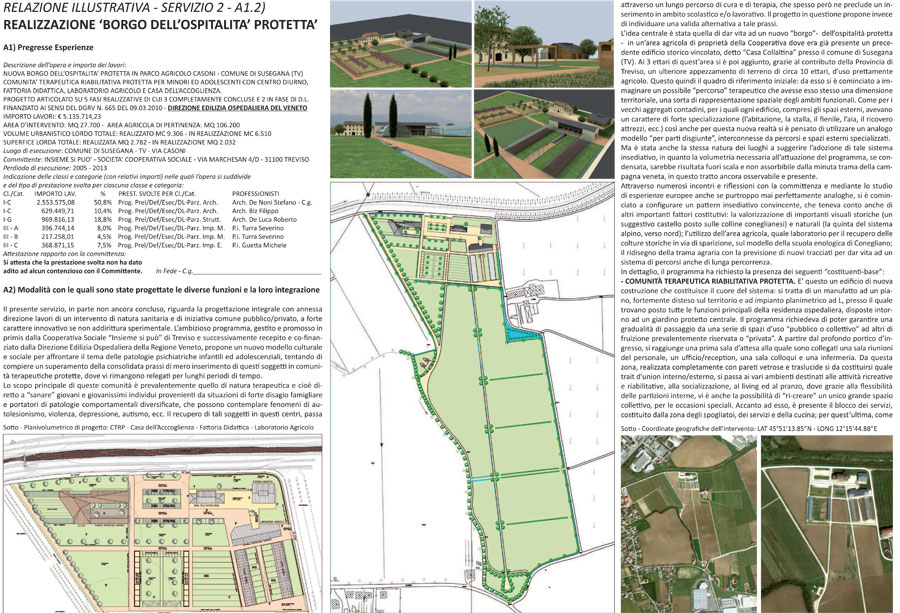

Relazione illustrativa

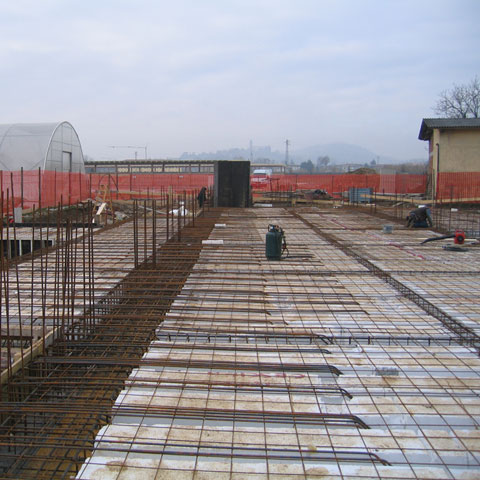

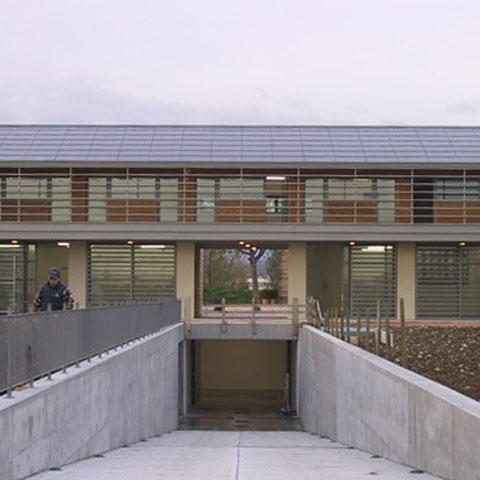

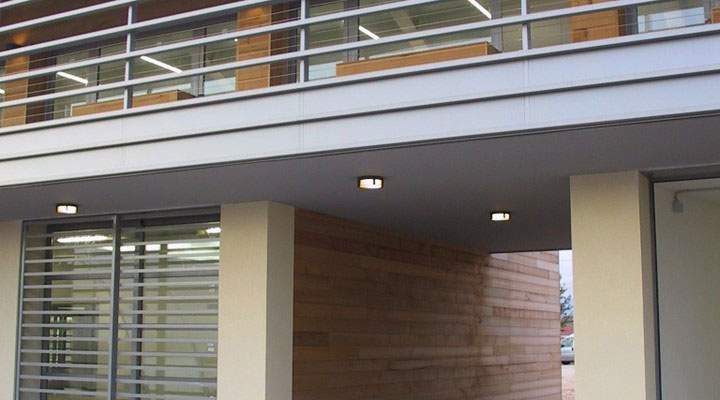

Galleria fotografica

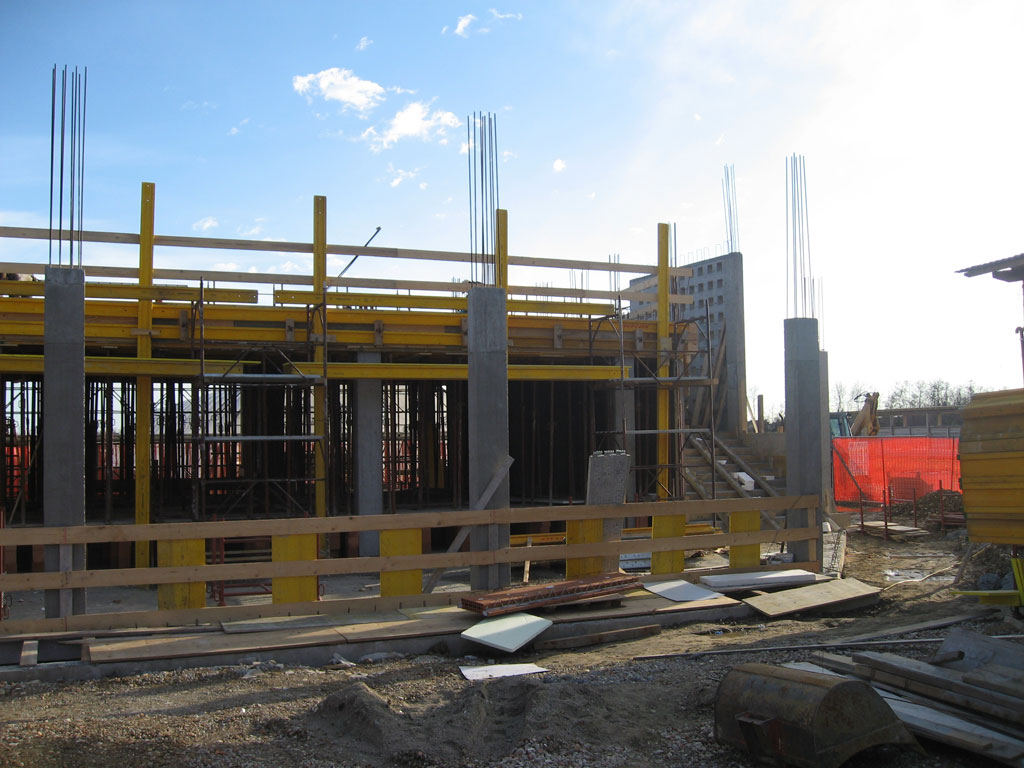

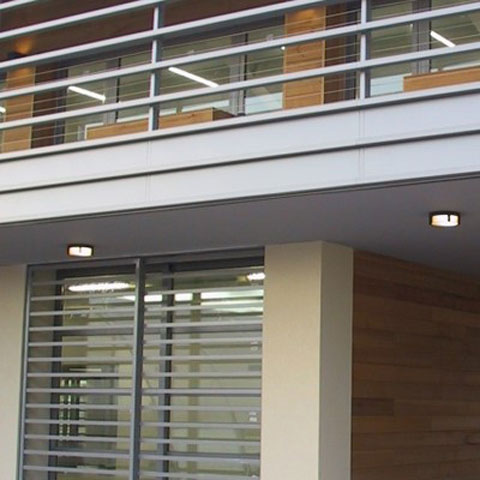

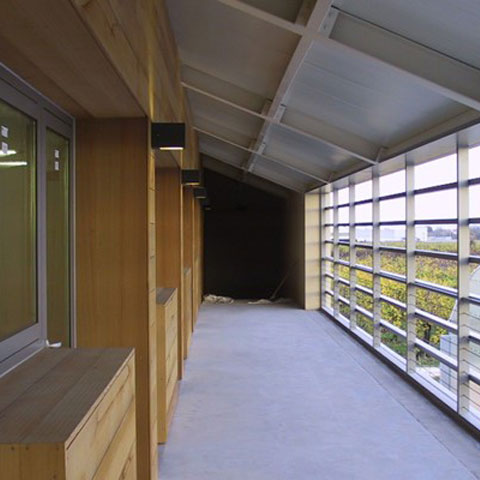

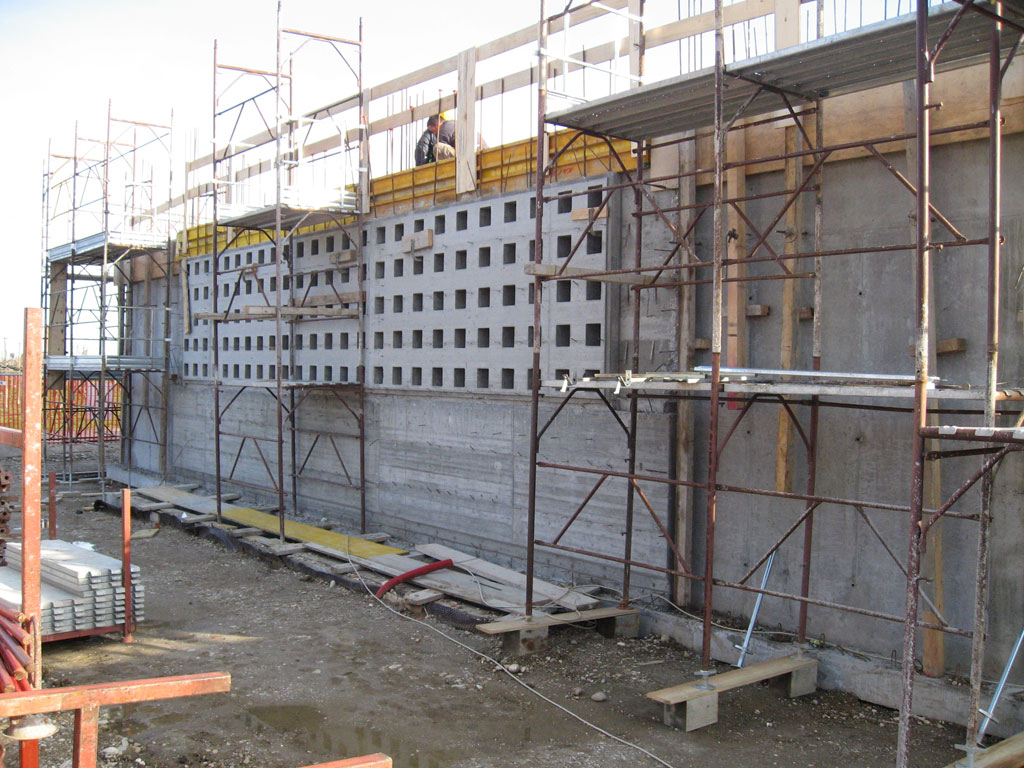

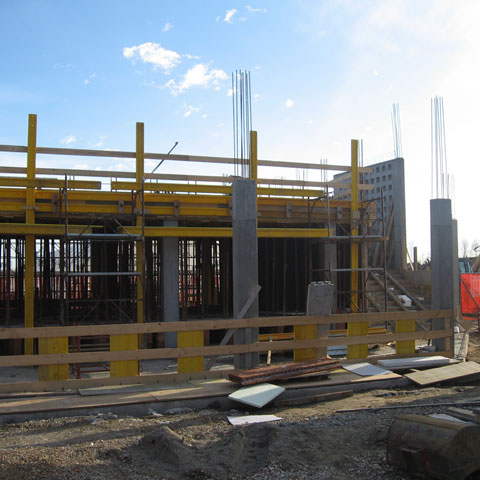

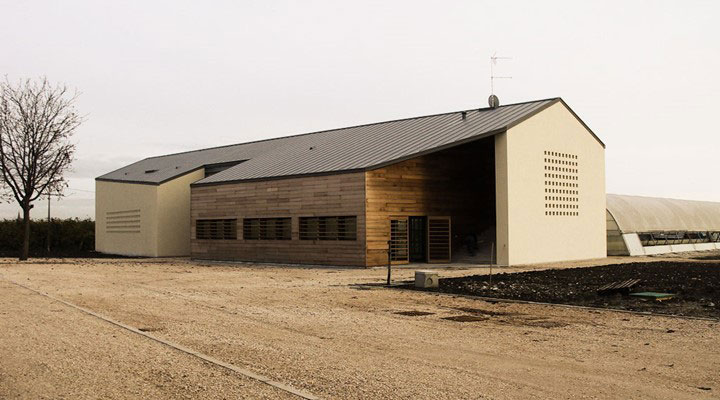

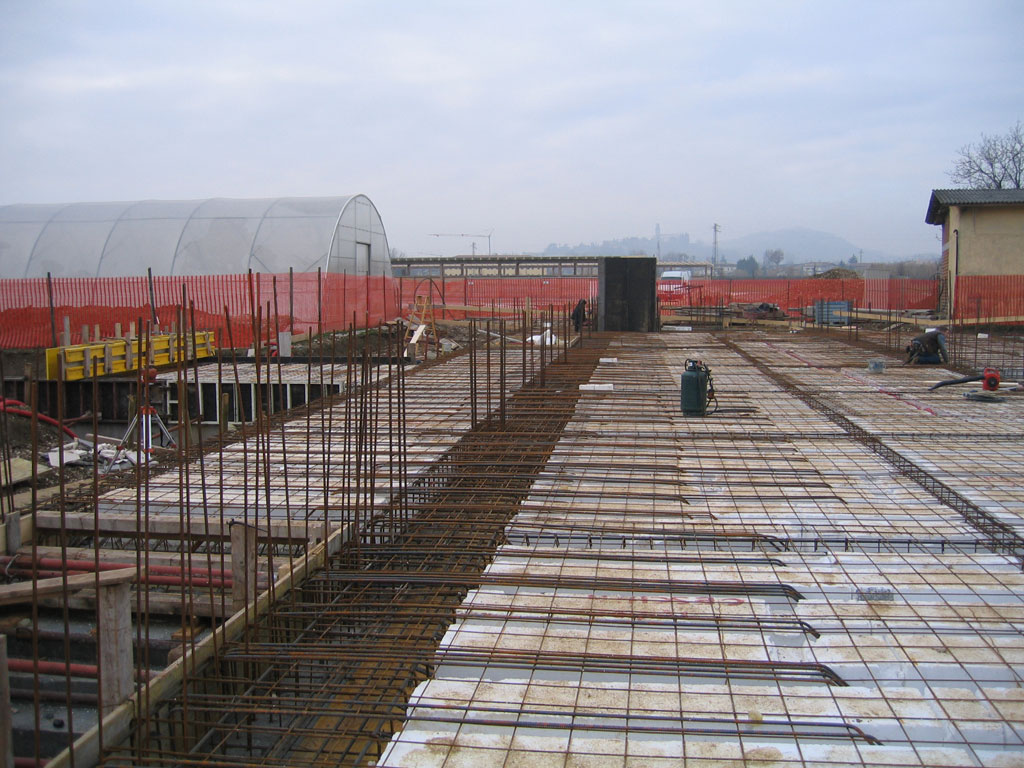

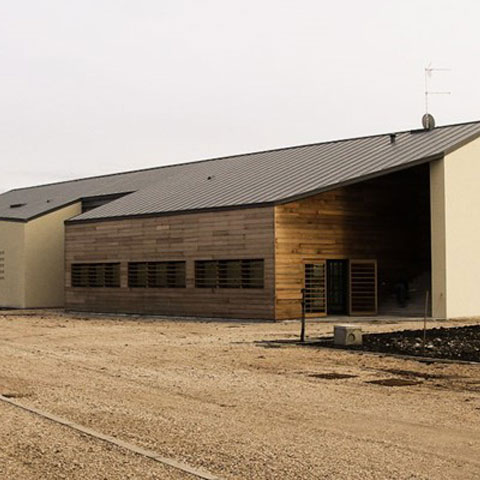

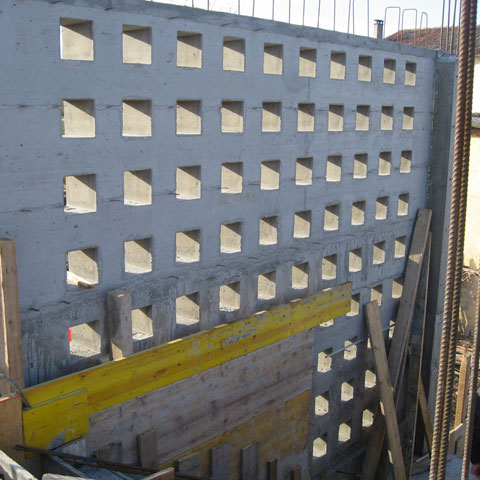

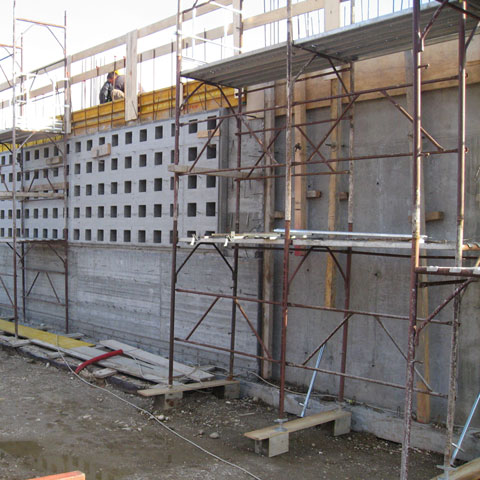

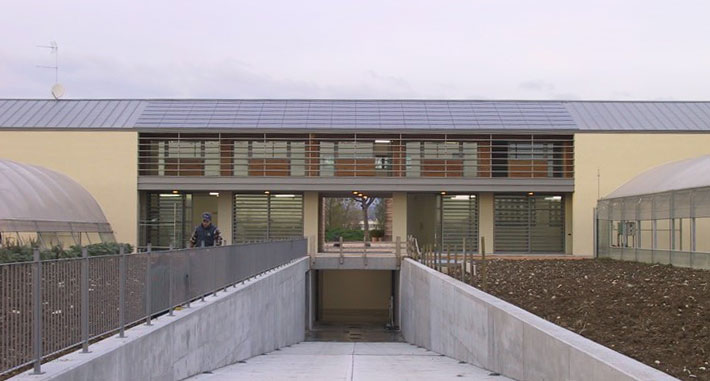

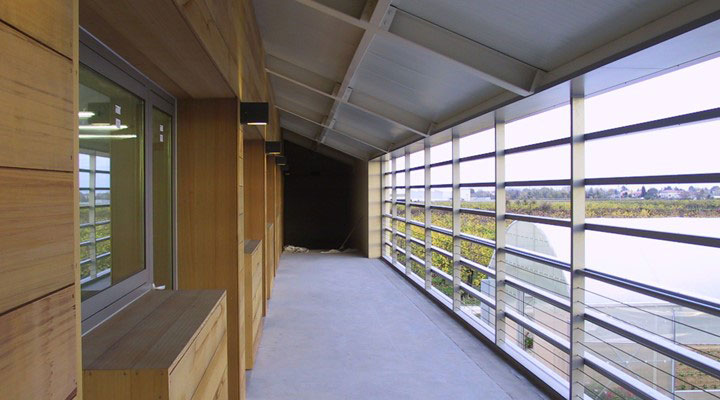

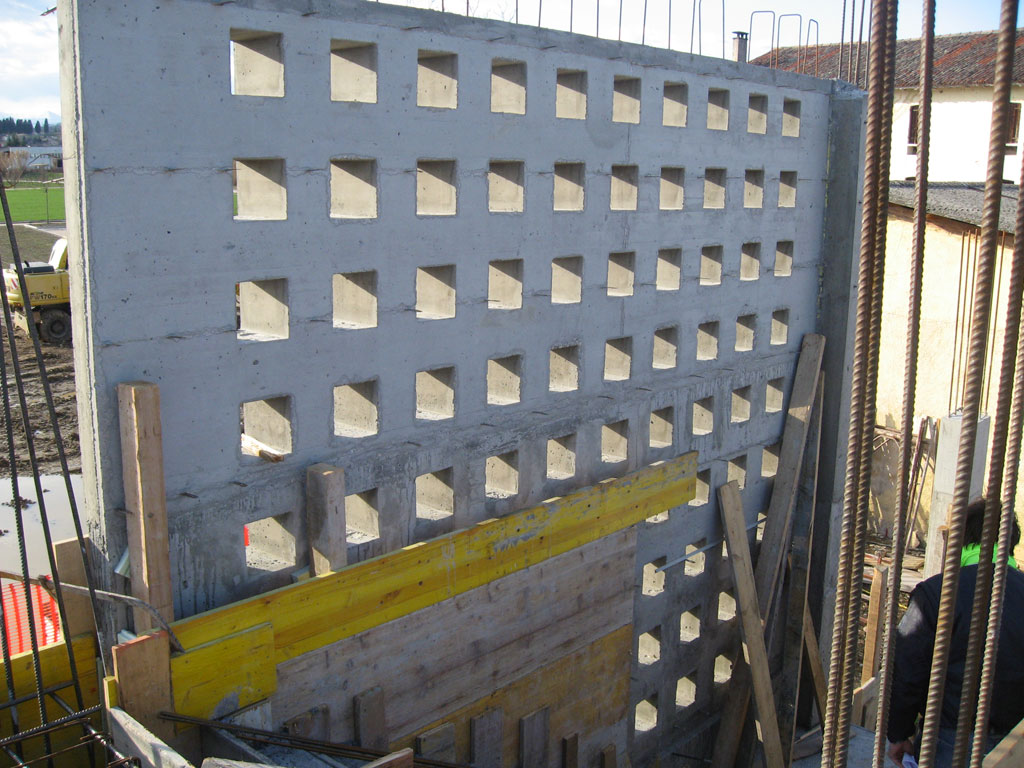

Si riportano alcune foto rappresentative ma non esaustive del lavoro svolto.
